智象九维注塑机数据采集及数据应用

智象九维VBOX注塑机数据采集网关，具备边缘计算功能，是依托核心团队15年注塑行业数字化落地经验，专为注塑工厂量身打造的工业级数据采集核心硬件。针对注塑行业设备品牌繁杂、协议封闭、老旧设备采集难、OT与IT数据割裂等核心痛点，网关内置自研2000+工业协议库，采用非侵入式旁路部署模式，无需停产改造、无需破解设备原生程序，即可实现全品牌注塑机全量数据采集，打通从设备数据采集、边缘智能处理到MES系统联动、工艺智能优化的全链路，已通过500+制造企业、数万台注塑机的现场实战验证，是注塑工厂数字化转型的核心底座。

产品功能

一、核心功能

1.全品牌原生适配，即插即用

内置注塑机专属协议库，原生兼容弘讯、科强、keba、盟立等控制器，覆盖海天、伊之密、震雄、日钢等市面95%以上的注塑机，无需厂家授权，通电即可完成数据对接即插即用。

2.非侵入式安全部署

采用旁路通讯监听技术，不改线路、不修改设备程序、不停产调试，全程只读采集，不影响注塑机原有控制逻辑，保障生产安全

3.强算力边缘智能处理

支持 100ms 高频采集，本地完成数据清洗、数据拟合、异常判断，精准捕捉工艺瞬态波动；支持工艺巡检、在线品质监控、辅机联动、远程锁机、调机锁定、工业AI数据采集等。

4.高效数据传输+断点续传

支持按照数据属性传输数据，分频传输、触发传输、增量传输等多种传输方式，降低网络带宽占用，减少平台数据处理开销。同时网关内置大容量工业级eMMC本地存储，断点续传更加稳定可靠，保障数据可靠性。

5.MES系统双向联动闭环

提供丰富MES数据对接接口包含MQTT/HTTP/OPC-UA/Modbus-TCP/写数据库等，可无缝对接企业现有MES/ERP/SCAD A等管理系统，上行同步生产、工艺、能耗数据，可实现自动报工、设备监控、稼动率、OEE监控；下行接收工单与工艺配方，一键写入设备，实现自动化换产，工单换单提醒，设备启动控制等。

6.工业级高可靠设计

通过CE-MEC工业认证，支持宽温宽压运行，可耐受注塑车间强电磁干扰、粉尘、电压不稳等复杂环境，实现7×24小时不间断稳定运行；双网口设计实现生产网与办公网物理隔离，从源头保障工业控制系统的网络安全。

7.低代码灵活配置

采用workflow可视化配置界面，可灵活调整采集点位、告警阈值、数据上报规则，无需专业编程能力，即可快速适配企业个性化需求，支持后期点位扩展与功能迭代。

二、VBOX注塑机数据采集网关兼容控制系统范围

VBOX注塑数据采集网关原生覆盖国产 / 进口全系注塑机：海天、力劲、伊之密、博创、震雄、住友、发那科、日钢、东洋、恩格尔等；老旧无接口设备可低成本适配，采集稼动率、模数、设备状态等核心数据。

具体兼容列表如下：

针对无预留通讯接口的老旧注塑机，可通过专属适配方案，实现模数、设备状态、稼动率、生产周期等核心数据采集，无需大规模设备改造。

三、VBOX注塑数据采集网关可采集数据

VBOX注塑机数据采集网关可实现注塑机全流程400+核心参数的毫秒级精准采集，完整覆盖注塑生产全要素，核心采集维度分为6大类，支持自定义点位扩展：

1.设备状态与运维数据：运行/停机/故障/待机实时状态、各状态持续时长、开关机记录、故障代码&详情、MTBF（平均无故障时间）、MTTR（平均修复时间）、设备稼动率等

2.生产与产量数据：累计模次、工单产量、班次产量、良品/不良品计数、生产节拍、循环周期、合模/射胶/保压/冷却全流程时长等

3.核心工艺参数：射胶压力/速度/位置、保压压力/时间、料筒各段实时温度/设定温度、开合模行程/速度/压力、顶针参数、背压参数、工艺参数等

4.品质关联数据：单模工艺参数偏差、射胶终点位置、保压切换位置、熔胶终点等影响产品品质的关键参数，支持一模一档全流程追溯

5.能耗数据：设备实时电流/电压/有功功率、运行能耗、待机能耗、工单能耗、单品能耗等全维度能耗数据

6.自定义扩展数据：可根据企业个性化需求，灵活配置采集点位，覆盖各类非标生产管理需求

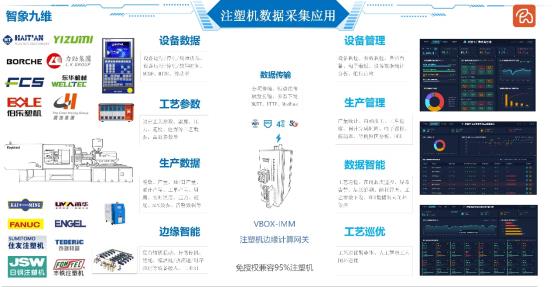

四、采集数据的核心应用场景

采集的全量注塑机数据，可直接落地到注塑生产全流程管理，真正实现数据驱动降本增效，核心应用场景包括：

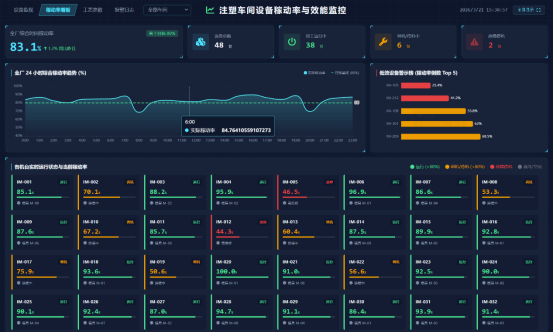

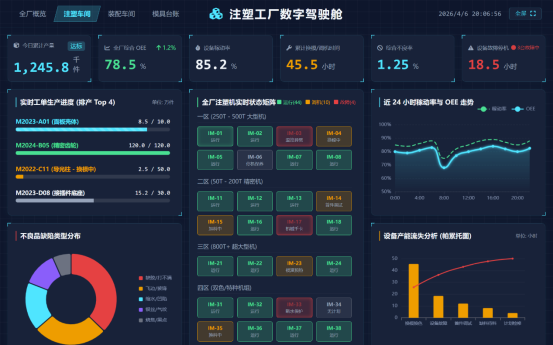

1.生产透明化

实时展示车间每台注塑机的运行状态、生产进度、工单完成情况，通过车间电子看板、PC/移动端随时查看，自动完成产量统计、报表一键生成，彻底告别人工巡检、手动报工；精准定位设备待机、空跑等产能浪费，优化生产排程，生产协同效率提升10%以上。

2.工艺标准化管控

实现工艺配方存储、历史追溯、一键调取复用；工艺参数超差、违规修改实时告警，保障批量生产的工艺一致性，降低不良品率；通过全量工艺数据沉淀，结合AI算法实现智能调机、工艺参数寻优，缩短新品打样周期，调机原料损耗降低30%-60%。

3.设备全生命周期预测性维护

设备故障实时推送告警，快速定位故障原因，缩短故障响应与处理时间；基于设备运行数据、负载数据，预判轴承磨损、螺杆老化等潜在故障，变事后维修为事前预防，大幅减少非计划停机，设备稼动率提升15%-20%。

4.品质追溯管理

影响产品品质的关键参数全量永久存储，实现一模一档的全流程追溯，出现质量问题可快速回溯生产过程、定位根因；多维度统计不良品原因、发生环节、对应设备/工单/操作人员，针对性优化生产流程，从源头降低不良品率。

5.能耗精细化管控与降本

实时监控设备全维度能耗数据，异常能耗自动告警，减少无效待机、空转的能耗浪费；按设备、工单、班次、产品品类精细化统计能耗，精准核算单品生产成本，为产品报价、节能改造提供数据支撑，平均可降低工厂用电成本5%以上。

6.MES系统双向闭环联动

采集的全量数据可无缝对接MES/ERP/SCADA等管理系统，上行同步生产、工艺、品质、能耗数据，自动报工为生产排程、工单管理、成本核算提供客观实时的数据支撑；下行可接收MES下发的工单、标准工艺配方，工单换单提醒、配合MES管理的设备锁定控制，安灯、调机锁、工单启动才能开机等MES与设备生产的深度融合。

应用场景

►注塑机数据采集

►注塑机联网

►注塑工艺下发

►AI工艺巡检

►注塑智能车间

►注塑数字化工厂

►远程锁机

►设备与MSE联动

►海天注塑机采集

►震雄注塑机采集

►住友注塑机数据采集

►伊之密注塑数据采集

►博创注塑机数据采集

►发那科注塑机数据采集

技术参数
