智象九维VBOX机床数据采集及应用

智象九维VBOX机床数据采集及应用

智象九维VBOX机床数据采集网关，具备边缘计算功能，是依托核心团队15年机加工行业数字化落地经验，专为数控机加工厂量身打造的工业级数据采集核心硬件。针对机加工行业数控系统品牌繁杂、协议封闭、老旧设备采集难、OT与IT数据割裂、设备稼动率管控难等核心痛点，网关内置自研2000+工业协议库，采用非侵入式采集模式，无需停产改造、无需设备原厂授权、无需改写机床原生程序，即可实现全品牌数控机床全量数据采集，打通从设备数据采集、边缘智能处理到MES系统联动、工艺智能优化的全链路，已通过500+制造企业、数万台机床的现场实战验证，是机加工厂数字化转型的核心底座。

产品功能

一、核心功能

1.全数控系统原生适配，即插即用

内置机加工行业数控系统协议，原生兼容发那科、三菱、西门子、新代。马扎克等市面95%以上的主流数控系统，无需厂家协议授权，通电即可完成设备适配即插即用。

2.强算力边缘智能处理

支持 100ms 高频采集，本地完成数据清洗、数据拟合、异常判断，精准捕捉工艺瞬态波动；支持工艺巡检、在线品质监控、辅机联动、远程锁机、调机锁定、工业AI数据采集等。

3.高效数据传输+断点续传

支持按照数据属性传输数据，分频传输、触发传输、增量传输等多种传输方式，降低网络带宽占用，减少平台数据处理开销。同时网关内置大容量工业级eMMC本地存储，断点续传更加稳定可靠，保障数据可靠性。

4.MES系统双向联动闭环

提供丰富MES数据对接接口包含MQTT/HTTP/OPC-UA/Modbus-TCP/写数据库等，可无缝对接企业现有MES/ERP/SCAD A等管理系统，上行同步生产、工艺、能耗数据，可实现自动报工、设备监控、稼动率、OEE监控；下行接收工单与工艺配方，一键写入设备，实现自动化换产，工单换单提醒，设备启动控制等。

5.工业级高可靠设计

通过CE-MEC工业认证，支持宽温宽压运行，可耐受注塑车间强电磁干扰、粉尘、电压不稳等复杂环境，实现7×24小时不间断稳定运行；双网口设计实现生产网与办公网物理隔离，从源头保障工业控制系统的网络安全。

6.低代码灵活配置

采用workflow可视化配置界面，可灵活调整采集点位、告警阈值、数据上报规则，无需专业编程能力，即可快速适配企业个性化需求，支持后期点位扩展与功能迭代。

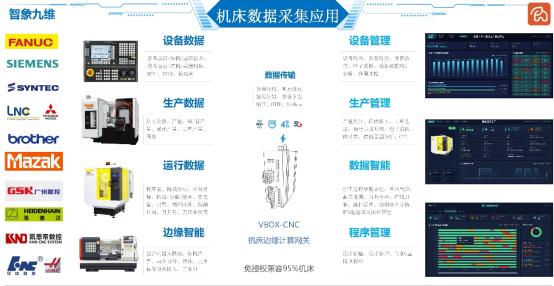

二、VBOX机床数据采集网关兼容数控系统范围

智象九维VBOX机床数据采集网关原生覆盖市面主流进口、国产数控机床品牌及对应控制系统，加工中心、数控车床、磨床、钻攻中心、龙门铣床、雕铣机等全品类机床均可稳定适配，新老机型无死角覆盖，具体兼容列表如下：

针对无预留通讯接口的老旧机床，可通过专属适配方案，实现设备状态、产量、稼动率、运行时长等核心数据采集，无需大规模设备改造，低成本完成数字化升级。

三、VBOX机床数据采集网关可采集数据

机床数据采集网关可实现数控机床全流程200+核心参数的毫秒级精准采集，完整覆盖机加工生产、运维、工艺、品质全要素，核心采集维度分为7大类，支持自定义点位灵活扩展：

1.设备状态与运维数据：运行/加工/待机/故障/停机/调试实时状态、各状态持续时长、开关机记录、报警代码&故障详情、故障发生时间、MTBF（平均无故障时间）、MTTR（平均修复时间）、循环时间、切削时间、设备操作模式等

2.生产与产量数据：工单产量、工件计数、良品/不良品数、加工周期、程序名/程序号、程序执行进度、换刀次数、对应工单号/班次/操作人员等关联数据

3.核心工艺加工数据：主轴转速/主轴负载/主轴倍率、进给速度/进给轴负载/进给倍率、机械坐标/相对坐标、G代码/M代码、宏变量、各轴实时位置/速度、切削液状态等核心加工参数

4.刀具全生命周期数据：当前刀具号、刀具寿命/剩余寿命、刀具使用时长/切削次数、刀具补偿参数、刀具磨损数据、刀具实时负载等

5.品质关联数据：加工参数偏差、主轴振动/温度数据、切削负载异常记录、零件加工全流程参数存档，实现一件一档全流程追溯

6.能耗数据：设备实时电流/电压/有功功率、运行能耗、待机能耗、工单能耗、单品能耗、分时用电数据等全维度能耗数据

7.自定义扩展数据：可根据企业个性化生产管理需求，灵活配置采集点位，覆盖各类非标设备与定制化管理场景。

四、采集数据的核心应用场景

采集的全量机床数据，可直接落地到机加工生产全流程管理，真正实现数据驱动降本增效，核心应用场景包括：

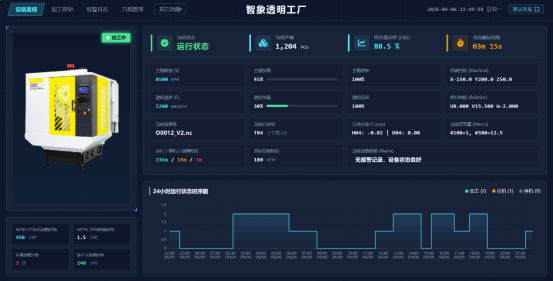

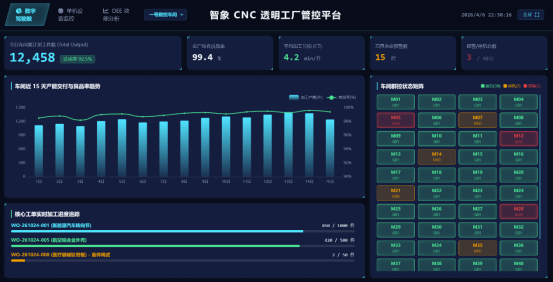

1.生产透明化

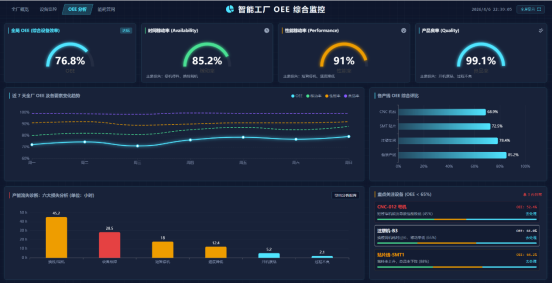

通过车间电子看板、PC/移动端界面，实时展示每台机床的运行状态、加工进度、工单完成情况，生产进度全程可视可控；基于采集的工件计数、加工周期数据，实现工单完工自动报工，彻底告别人工巡检、手动填报，数据零误差、实时同步；自动完成设备OEE（综合效率）多维度统计分析，精准定位设备待机、空跑、故障停机等非有效生产时间，针对性优化生产排程，生产协同效率提升10%以上。

2.设备稼动率提升与预测性维护

设备故障实时推送告警，快速定位故障原因，缩短故障响应与处理时间；基于机床运行数据、主轴与进给轴负载数据、故障报警记录，预判轴承磨损、主轴老化等潜在故障，变事后维修为事前预防，大幅减少非计划停机，设备稼动率可提升15%-20%。

3.刀具全生命周期智能管理

基于刀具使用时长、切削时间、实时负载数据，实现刀具寿命实时监控，达到寿命阈值自动预警提醒换刀，避免刀具过度磨损导致的工件报废；同时可监控刀具异常负载，提前预判崩刀风险，及时停机干预，从源头减少生产损耗与原料浪费，刀具损耗成本降低30%以上。

4.产品质量全链路追溯

影响产品品质的关键参数全量永久存储，实现一模一档的全流程追溯，出现质量问题可快速回溯生产过程、定位根因；多维度统计不良品原因、发生环节、对应设备/工单/操作人员，针对性优化生产流程，从源头降低不良率。

5.MES系统双向闭环联动

采集的全量数据可无缝对接MES/ERP/SCADA等管理系统，上行同步生产、工艺、品质、能耗数据，自动报工为生产排程、工单管理、成本核算提供客观实时的数据支撑；下行可接收MES下发的工单、标准工艺配方，工单换单提醒、配合MES管理的设备锁定控制，安灯、调机锁、工单启动才能开机等MES与设备生产的深度融合。

6.能耗精细化管控与降本

实时监控机床全维度能耗数据，异常能耗自动告警，减少设备无效待机、空转的能耗浪费；按设备、工单、班次、产品品类精细化统计能耗，精准核算单品生产成本，为产品报价、节能改造提供数据支撑，平均可降低工厂用电成本3%以上。

应用场景

►机床数据采集

►机床联网

►CNC数据采集

►数控系统数据采集

►机加智能车间

►机加数字化工厂

►远程锁机

►设备与MSE联动

►发那科数控数据采集

►三菱数控数据采集

►广数数控数据采集

►西门子机床数据采集

►新代数控数据采集

►马扎克机床数据采集

技术参数
