智象九维PLC数据采集网关及应用

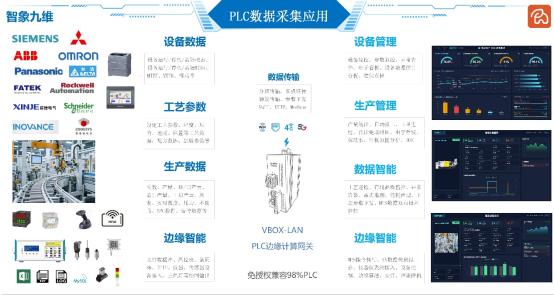

智象九维VBOX PLC专用边缘计算网关，是依托核心团队15年工业自动化与数字化落地经验，专为各类工业产线打造的PLC数据采集核心硬件。针对工业现场PLC品牌型号繁杂、协议碎片化严重、新旧设备通讯壁垒高、OT与IT数据割裂、产线数据采集难等核心痛点，网关内置自研2000+工业协议库，原生支持常见PLC协议，可实现全品牌PLC全量数据采集，数据下发，打通从设备数据采集、边缘智能处理到上层系统联动、产线智能化升级的全链路，已通过500+制造企业、数万点位的工业现场实战验证，是离散制造、流程工业产线数字化转型的核心底座。

产品功能

一、核心功能

1.全协议原生适配

原生兼容 98% 主流 PLC 品牌，支持三菱、西门子、欧姆龙、罗克韦尔、汇川、台达等全系机型的工业协议，灵活配置

2.多协议双向转换

支持不同品牌PLC之间的协议转换与数据互通，解决产线多品牌PLC并存的通讯孤岛问题；同时支持Modbus RTU/TCP、OPC UA、MQTT等标准化协议透传，可灵活对接各类工业软件与平台。

4.强算力边缘智能处理

搭载工业级边缘计算框架，可在设备端就近完成数据清洗、滤波、聚合、逻辑运算、阈值判断，仅将高价值数据上传上层平台，大幅降低云端带宽与算力压力；支持毫秒级高频数据采集，可精准捕捉产线瞬态异常，实现本地实时告警与闭环控制。

5.高效传输+断点续传

支持按照数据属性传输数据，分频传输、触发传输、增量传输等多种传输方式，降低网络带宽占用，减少平台数据处理开销。同时网关内置大容量工业级eMMC本地存储，断点续传更加稳定可靠，保障数据可靠性。

6.多系统双向联动闭环

提供标准化API、MQTT、OPC UA、HTTP等多种对接接口，可无缝对接企业现有MES/ERP/SCADA/WMS等管理系统，实现OT与IT双向数据闭环：上行同步全量产线、设备、工艺数据，为管理系统提供真实实时的数据支撑；下行可接收MES下发的工单、生产配方、控制指令，自动写入PLC控制系统，实现产线一键换产，杜绝人工录入的参数错误。

7.工业级高可靠设计

通过CE-MEC工业认证，支持宽温宽压运行，可耐受注塑车间强电磁干扰、粉尘、电压不稳等复杂环境，实现7×24小时不间断稳定运行；双网口设计实现生产网与办公网物理隔离，从源头保障工业控制系统的网络安全。

8.低代码灵活配置

采用workflow可视化配置界面，可灵活调整采集点位、采集频率、告警阈值、数据上报规则、边缘逻辑脚本，无需专业编程能力，即可快速适配企业个性化需求，支持后期点位扩展与功能迭代，适配不同规模产线的差异化转型需求。

二、PLC数据采集网关兼容数控系统范围

智象九维PLC数据采集网关原生覆盖市面主流进口、国产全系列PLC，大中小型PLC、新老旧款机型无死角覆盖，同时支持各类非标PLC、专用控制器的定制化适配，具体兼容列表如下：

针对无网口的老旧串口PLC，可通过RS232/RS485串口直连适配，实现寄存器、I/O点位全量数据采集，无需大规模设备改造，低成本完成产线数字化升级。

三、PLC数据采集网关可采集数据

PLC数据采集网关可实现PLC全点位、全寄存器数据的毫秒级精准采集，完整覆盖产线控制、设备运行、工艺生产、品质管控全要素，核心采集维度分为7大类，支持无限点位自定义扩展：

1.设备状态与运行数据：运行/加工/待机/故障/停机实时状态、各状态持续时长、开关机记录、报警代码&故障详情、故障发生时间、MTBF（平均无故障时间）、MTTR（平均修复时间）等

2.I/O点位全量数据：数字量输入DI、数字量输出DO、模拟量输入AI、模拟量输出AO的实时数值、状态变化记录、点位触发时间，支持全点位无死角采集

3.寄存器核心数据：V寄存器、M寄存器、D寄存器、T定时器、C计数器、HC高速计数器、R寄存器、W寄存器等各类软元件的实时数值、历史变化记录,例如：温度、压力、速度、产量等设备运行数据

4.工艺与生产数据：产线生产节拍、工单产量、工件计数、良品/不良品数、配方参数、设定工艺值、配方、实时运行参数、工序执行进度、换型记录等

5.故障与告警数据：PLC故障代码、故障详情、故障发生/消除时间、告警记录、异常点位触发记录、急停信号、安全回路状态等

6.能耗与动力数据：产线实时电流/电压/有功功率、设备运行能耗、待机能耗、工单能耗、单品能耗、分时用电数据等全维度能耗数据

7.自定义扩展数据：可根据企业产线个性化需求，灵活配置采集点位、采集频率、数据类型，覆盖各类非标产线、定制化生产管理场景

8.下行控制：工艺参数下发、边缘算法实时控制、设备启停、异常停机、MES工单关联管控锁机等应用

四、采集数据的核心应用场景

采集的PLC全量数据，可直接落地到工业产线全流程管理，真正实现数据驱动产线降本增效，核心应用场景包括：

1.产线全流程透明化管控

通过车间电子看板、PC/移动端界面，实时展示整条产线的运行状态、生产进度、工单完成情况、设备开机率，生产全流程可视可控；基于采集的产量计数、工序节拍数据，实现工单完工自动报工，彻底告别人工巡检、手动填报，数据零误差、实时同步；自动完成产线OEE（综合效率）多维度统计分析，精准定位产线待机、空跑、故障停机等非有效生产时间，针对性优化生产排程，产线生产协同效率提升15%以上。

2.设备与产线预测性维护

产线设备异常、PLC故障实时推送告警，快速定位异常点位与故障原因，缩短故障响应与处理时间；基于PLC采集的设备运行数据、负载数据、异常告警记录，预判电机、气缸、电磁阀等执行元件的潜在故障，变事后维修为事前预防，大幅减少非计划停机，产线设备稼动率可提升15%-20%。

3.生产工艺标准化管控与优化

实现生产配方存储、历史追溯、一键调取复用，杜绝换型调机的人为参数偏差；工艺参数实时巡检，参数超差、违规修改自动告警，保障批量生产的工艺一致性，降低不良品率；通过全量工艺数据沉淀，可分析参数与产品品质的关联关系，优化生产节拍与工艺参数，缩短新品打样调机周期，调机原料损耗降低30%以上。

4.产品质量全链路追溯

实现设备生产过程数据与工单关联、SN码关联，存储生产过程关键参数，异常告警，实现产品全生命周期数据监控与存储追溯，满足3C、汽车零部件、食品等领域生产过程追溯。

5.产线能耗精细化管控与降本

实时监控产线全维度能耗数据，异常能耗自动告警，减少设备无效待机、空转的能耗浪费；按产线、设备、工单、班次、产品品类精细化统计能耗，精准核算单品生产成本，为产品报价、节能改造提供数据支撑，平均可降低工厂产线用电成本10%以上。

6.MES系统双向闭环联动

采集的全量数据可无缝对接MES、ERP、SCADA、WMS等管理系统，彻底打破数据孤岛，实现OT与IT的深度融合。上行同步产线生产、工艺、品质、能耗数据，为生产排程、工单管理、成本核算、库存管理提供真实实时的数据支撑，避免管理系统沦为“人工填报工具”；下行可接收MES下发的工单、生产配方、控制指令，自动写入PLC控制系统，实现产线一键换产，杜绝人工录入的参数错误，真正实现生产全流程数字化闭环管理。

7.产线安全与合规管控

实时采集产线安全回路、急停信号、安全门状态、设备异常数据，违规操作、安全隐患实时告警，保障产线安全生产；全量生产数据、操作记录永久存储，可满足安全生产、环保监管、行业合规的审计追溯要求，助力企业实现规范化、标准化生产管理。

应用场景

►生产线数据采集

►非标自动化设备采集

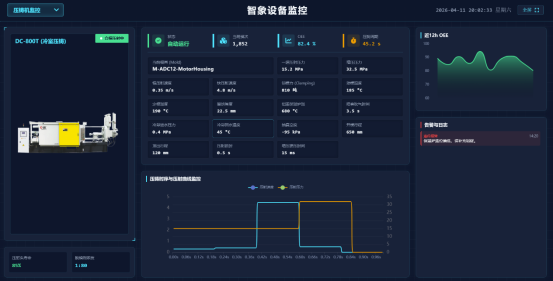

►压铸机数据采集

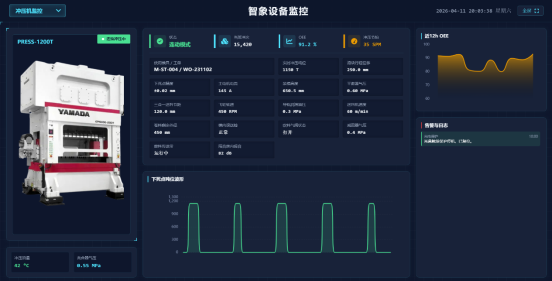

►冲床数据采集

►冷镦机数据采集

►激光切割机数据采集

►包装机数据采集

►贴标机数据采集

►缠绕机数据采集

►涂布机数据采集

►温控箱数据采集

►热处理炉数据采集

►自动化装配线采集

►产线智能联动
